最新消息 / NEWS
2016-03-23 [3D列印材料] 高耐溫線材-ColorFabb HT
世界知名線材廠ColorFabb新線材 - 高耐溫HT 燃燒你的Maker魂!
ColorFabb_HT是非常適合進階應用的3D列印材料，特別是印製需要耐用度、韌性與耐溫度的物件。同時還有FDA 認證，不含苯乙烯及雙酚A，是安全的3D列印材料。
ColorFabb_HT的第一層列印設定非常重要，為避免翹曲，建議將加熱板溫度加熱至110~120°C，列印一些特殊的結構還可以搭配如BuildTak這樣的工具。
與其他材料的比較:
| |
ColorFabb NGEN |
ColorFabb XT |
ColorFabb HT |
| 列印溫度Processing temperature |
220C/40C |
240C/260C |
250C/280C |
| 加熱板溫度Heated buildplate |
75C/85C |
65C/75C |
100C/110C |
| 耐熱性Temperature resistance |
85C |
75C |
100C |
| 列印速度Printing speed |
+++ |
+ |
+ |
| 韌性Toughness |
+ |
++ |
+++ |
應用層面:

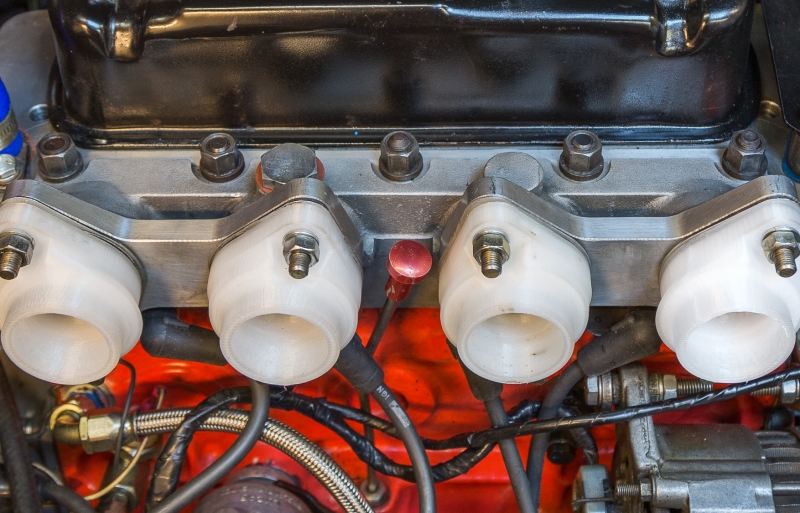

汽車
HT結合了高韌性與高耐溫性，讓它更適合應用在工業上，如汽車業。

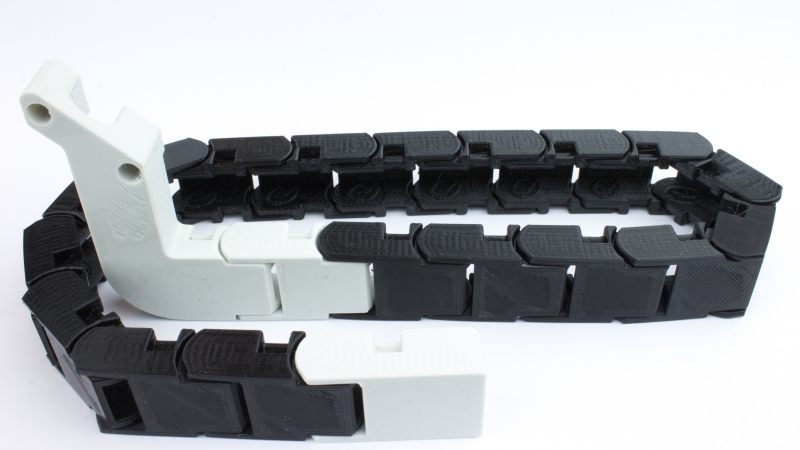

具功能性的原型樣品
我們預期這方面的應用將會增加，例如耳機或手持式電子產品的外殼，都需要良好的材料穩定性與耐熱性。

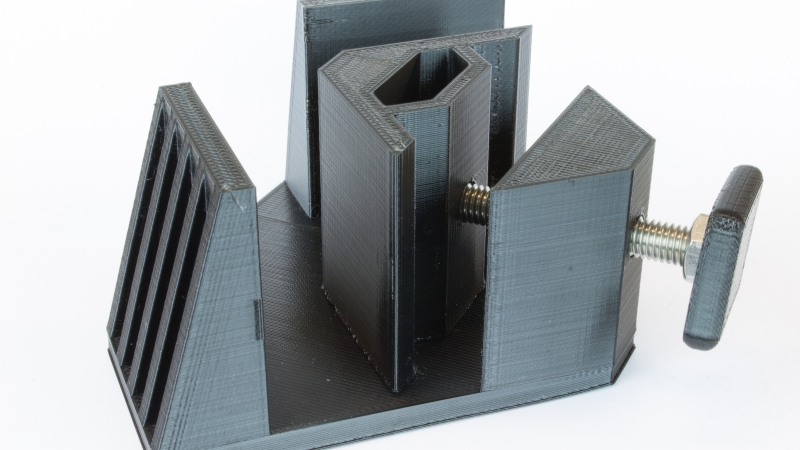

耐用部件
基於良好的耐用性與機械性，HT是款製作工具、夾具的絕佳材料；無論是豐富您的工具間，還是客製化的生產都是絕佳的材料。
如何列印:
以下是一些機器列印HT時可用的參數，若您的機器不再表上，也可以參考上面的數值喔!
| |
Ultimaker2 |
Ultimaker2+ / Ultimaker2 Extended+ |
Lulzbot MINI / Lulzbot TAZ5 |
| 列印溫度Print temperature |
250~260°C |
260°C |
250~260°C |
| 加熱板溫度Build plate temperature |
110~120°C |
110~120°C |
90°C(PEI SHEET) |
| 列印速度Print speed |
30~40mm/s |
30~40mm/s |
30~45mm/s |
| 風扇速度cooling |
0~30% |
0~30% |
0~30% |
| 回抽速度Retraction speed |
40mm/s |
40mm/s |
10~25mm/s |
| 回抽距離Retraction length |
45mm |
45mm |
10~25mm |
加熱平台
ColorFabb_HT建議使用加熱板列印中等至大型的物件以免翹曲，您不需要擔心翹曲導致物件分層斷裂，只需確保物件底層平整的附著在平台上就行了。對尺寸較小或中型的物件，建議使用110~120°C，對於大尺寸或底面積大的物件，可能會需要輔助工具(如BuildTak)來增加附著力，防止翹曲。
列印溫度
列印溫度會依據層厚與列印速率來設定，一般來說層厚0.2mm，列印速率50mm/s，建議列印溫度260~280°C。若層厚0.1mm，列印速率50mm/s，建議列印溫度250~270°C 。並不是每台3D列印機噴嘴皆能加熱至250~260°C，使用前請先確認機器是否可以使用。
PS.線材流量(mm3/s)=層厚*噴嘴口徑*列印速率
冷卻
為了獲得最好的強度，建議列印時不要開風扇，如此可以有更好的層間黏著性以及更少的翹曲，若您的物件結構沒有懸空斜面或尖錐處，那麼不開風扇也可以印的很漂亮。或是列印外觀時再開啟風扇，列印內部填充時關閉。
橋接(Overhang)
大多數切片軟體可以設定橋接時的速率、冷卻、甚至流量。建議橋接時放慢列印速率，以免毫無支撐的懸空處融體被快速移動的噴嘴破壞，放慢列印速率同時也可以維持融體強度及讓線材有時間在半空中冷卻。
風扇設定100%可以幫助第一層冷卻的更好。
如果透過上述設定仍有融體被破壞的現象，可以嘗試提高流量或橋接處的周長。
回抽
在調整回抽之前，請先確認您已經找到機器適合的列印溫度與速率了，PLA回抽設定值非常適合作為各種機器的入門，或是您也可按參數表作調整。
Simplify3D的Coasting功能可以讓噴頭在移動前停止擠料，減少壓力累積並使回抽更有效率。
每層最少停留時間
此功能可以留給每一層線材一定的時間冷卻，但是要設定多少取決於線材的性質。使用HT建議minimal layertime設定8~10秒。
ColorFabb-HT: 讓高溫應用美夢成真!
文章來源: http://ht.colorfabb.com/what/
