Formlabs - Tough Resin 高韌性樹脂 系列 - 1L
熱塑性塑膠強度高、柔韌性好、彈性強、抗紫外線且經久耐用——這些優異的性能使其成為理想的製造材料。
3D列印樹脂一直以來都無法與熱塑性塑膠的這些卓越性能相媲美——直到今天。
隆重介紹新一代 Formlabs 高強度樹脂，這是一系列性能卓越的新型材料，其性能終於可以與熱塑性塑膠相媲美。高強度樹脂系列以其拉伸模量命名，其機械性能可與高密度聚乙烯 (HDPE)、ABS 和聚丙烯相媲美。
Tough 1000 樹脂和重新配方的 Tough 2000 樹脂與 Tough 1500 樹脂一起組成了 Tough 樹脂系列。
這些堅韌耐用的工程材料能夠承受惡劣環境、衝擊和反覆磨損，同時在使用Form 4 系列 3D 列印機列印時，還能呈現出深色霧面和清晰的細節。
▶ 為什麼選擇高韌性樹脂1000？
Tough 1000 樹脂是一種延展性好、抗衝擊的材料，其強度、剛性和韌性與高密度聚乙烯 (HDPE) 相當，具有優異的耐磨性和抗疲勞性，可實現長期的韌性和實用性。
此樹脂的斷裂伸長率高達 180% (EAB)，加德納衝擊強度為 128 英吋磅，均優於高密度聚乙烯 (HDPE)，使其成為彎曲、壓縮或變形而不開裂部件的理想選擇。鉸鍊和功能部件能夠承受反覆應力和磨損，其斷裂功為 3,200 J/m²，羅斯彎曲疲勞試驗次數超過 100,000 次（23°C）。 Tough 1000 樹脂呈現霧面深灰色，專為需要光滑表面和低摩擦的應用而設計。
Tough 1000 樹脂是一種新型材料配方，利用了 Form 4 系列印表機的技術，與耐用樹脂相比，其斷裂韌性提高了 5 倍，EAB 提高了 2 倍，耐溫性、抗蠕變性和抗老化性也得到了改善。
耐用且延展性好
斷裂伸長率達 180%，加德納衝擊強度達 128 英吋磅，優於 HDPE，適用於可承受重大衝擊的耐用外殼和組件。
卓越的抗疲勞性和韌性
生產夾具、工裝和功能零件，這些零件能夠承受反覆的應力和磨損，斷裂功為 3,200 J/m 2，Ross 彎曲疲勞次數大於 100,000 次（1 Hz 時 30 度撓度）。
用於終端應用的環境穩定型零件
與耐用樹脂相比，具有更優異的耐溫性、抗蠕變性和抗老化性。零件邊角不易翹曲和下垂。
低摩擦和耐磨損
與聚甲醛（POM）具有相當的潤滑性，適用於相互滑動的表面，不會產生磨損或刮痕。是鉸鏈、齒輪和夾具等運動組件的理想選擇。
您可以考慮使用 Tough 1000 樹脂用於：
需要高密度聚乙烯（HDPE）的強度和剛度的部件
耐衝擊的工裝夾具，可在工廠車間長期使用。
能夠承受反覆彎曲的柔性機構
低摩擦組件和非劣化表面（如球形接頭）
▶ 為什麼選擇高韌性樹脂1500 V2？
Tough 1500 Resin V2 是一種彈性材料，其強度、剛度和韌性與聚丙烯 (PP) 相當，具有出色的抗斷裂、抗衝擊和抗破碎性能。
無論是柔性機構還是帶有自攻螺絲和卡扣的堅固外殼，Tough 1500 Resin V2 都能打造兼具剛度和延展性的零件，應用範圍廣泛，從功能原型到最終用途的工裝夾具，均可勝任。
Tough 1500 Resin V2 是一種新的材料配方，利用 Form 4 系列技術，其斷裂韌性比上一代產品高 10 倍。
關鍵時刻更強硬
斷裂功提高了10倍，因此零件在鑽孔、攻牙或開裂時不會失效。加德納衝擊強度提高了3倍，薄壁不會破裂。
具有延展性和彈性，可製造持久耐用的柔性零件

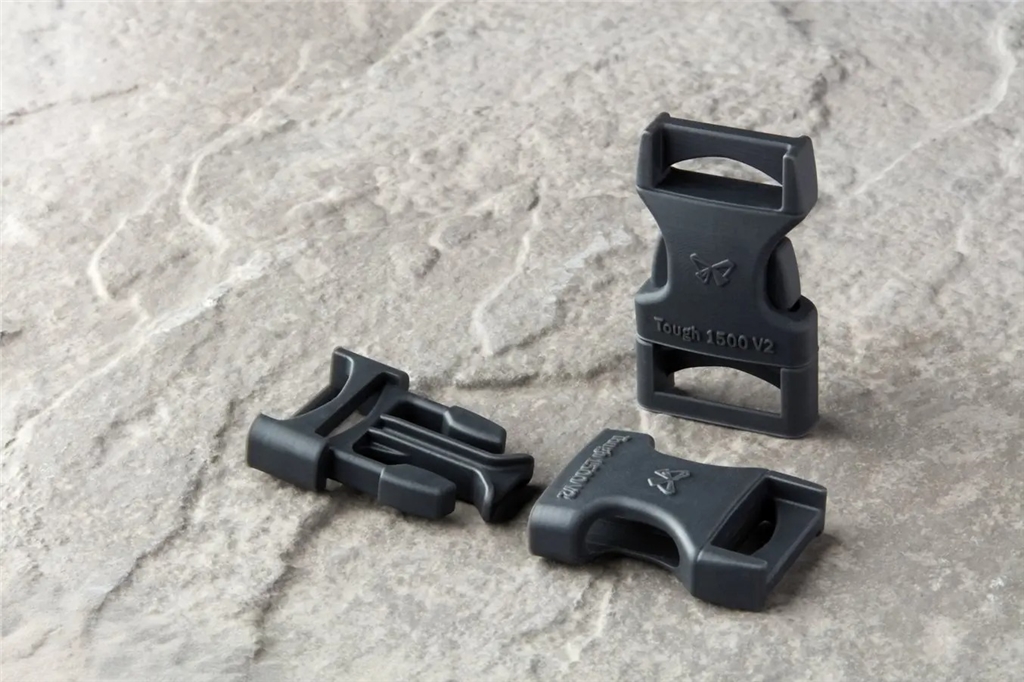

斷裂伸長率極高（155%），Ross 彎曲疲勞試驗（8,000 次循環）適用於卡扣配合及柔性機構等特性。
適用於嚴苛應用的高環境穩定性
在所有高順應性（>100% EAB）SLA 材料中，具有最高的耐溫性和抗紫外線能力（66 °C HDT 和 400 小時加速老化後 ~30.4% EAB*）。
堅固耐用，不會隨時間變形的部件
與聚丙烯相符的高抗蠕變性，在 4 MPa 載重下 2 週後應變小於 3%。
考慮使用 Tough 1500 Resin V2的場合：
需要聚丙烯的韌性、柔韌性和彈性的原型。
堅固耐用的外殼，帶有自攻螺絲座和卡扣等功能性元素。
耐衝擊的工裝夾具，可在工廠車間長期使用。
需要兼具剛度和延展性的零件，用於製造諸如閂鎖、撓性機構和阻尼器等柔性機構。
▶ 為什麼選擇高韌性樹脂2000 V2？
Tough 2000 Resin V2 是一種堅固耐用的材料，其強度和剛度可與 ABS 相媲美，兼具韌性、耐高溫性和抗蠕變性。
Tough 2000 樹脂 V2 在重型應用中表現卓越，可製造出強大的原型和最終用途零件，這些零件具有抗碎裂、抗變形和耐長期磨損的特性。
其斷裂伸長率高達 79%，熱變形溫度 (HDT) 為 70 °C，即使在機械和環境應力下，零件也能保持結構完整性。全新配方顏色較深，表面呈現霧面質感，使零件細節更加豐富，表面光滑，更適合用於展示。
Tough 2000 Resin V2 是一種新的材料配方，利用 Form 4 系列印表機的技術，與先前的版本相比，其斷裂韌性提高了 3 倍，耐溫性、材料壽命和美觀性也得到了提升。
關鍵時刻更強硬
製造堅固的卡扣式組件和堅固的零件，斷裂伸長率為 79%，斷裂韌性為 305 J/m 2，比上一代產品高 3 倍。
卓越的抗蠕變性能
生產夾具、結構件和承重件，使其在 4 MPa 載重下，兩週後蠕變應變僅為 1.3%，能夠抵抗長期變形。
可直接用於生產的表面品質和精細特徵性能
更深沉、更啞光的表面和更強的耐刮擦性增強了對比度，非常適合具有清晰特徵和光滑表面的原型和最終用途零件。
適用於終端應用的高環境穩定性
在 0.45 MPa 下，70 °C 的熱變形溫度 (HDT) 可確保在高溫下可靠運行，從而使功能部件在其他塑膠可能變形時保持其形狀。
考慮使用 Tough 2000 Resin V2的場合：
需要ABS材料所具備的強度和剛度的部件。
適用於工廠車間長期使用的工裝夾具
堅固耐用的外殼，具有耐高溫和抗蠕變性能
採用深色霧面表面處理的量產零件
透明樹脂 V5 是一款極其透明且色彩中性的 3D 列印樹脂，專為利用新的 Form 4 生態系統而配製，可在快速列印速度、高精度、透明度、強大的機械性能和簡單可靠的工作流程之間實現最佳平衡。。
最高尺寸精度
實現精確的公差和精細的特徵。
卓越的美學
生產出透明度堪比亞克力的高透明度、無色零件。
多功能機械性質
製造出強度、韌性和剛性達到最佳平衡的零件，適用於各種應用。
超低氣味印刷
採用超低揮發性有機化合物（VOC）進行列印，帶來愉悅舒適的使用者體驗。
透明樹脂的應用
透明外殼、光學元件和照明原型。
展示內部特徵的部件、模具、母模和其他快速模具。
流體裝置。
透明樹脂V5具有以下特點：
速度更快－利用全新的 Form 4 生態系統，列印速度提升三倍。
更堅韌－斷裂伸長率是透明樹脂V4的2倍，衝擊強度高25%。
清晰度和色彩均有所提升。
| 材料性質 |
Resin Tough 1000 |
Resin Tough 1500 V2 |
Resin Tough 2000 V2 |
極限抗拉強度
Ultimate Tensile Strength |
26.3 MPa（3810 psi） |
34 MPa（4930 psi） |
40.4 MPa（5802 psi） |
拉伸模數
Tensile Modulus |
932 MPa（135 ksi） |
1460 MPa（212 ksi） |
1800 MPa（261 ksi） |
斷裂伸長率
Elongation at Break |
180% |
155% |
79% |
| Gardner 衝擊強度 @ 1/32” (0.8 mm) |
13.1 J（116 in-lb） |
5.9 J（52 in-lb） |
1.6 J（14 in-lb） |
斷裂功
Work of Fracture |
3200 J/m²（219 ft-lb/ft²） |
1011 J/m²（69.3 ft-lb/ft²） |
305 J/m²（20.87 ft-lb/ft²） |
熱變形溫度 @ 0.45 MPa
Heat Deflection Temperature |
55.3 °C（135.5 °F） |
66 °C（151 °F） |
70 °C（158 °F） |
