Revopoint Trackit - 3D Scanner
Product model RP0023
Brand Revopoint

Revopoint Trackit

Product details
Specification

Revopoint Trackit - 3D Scanner

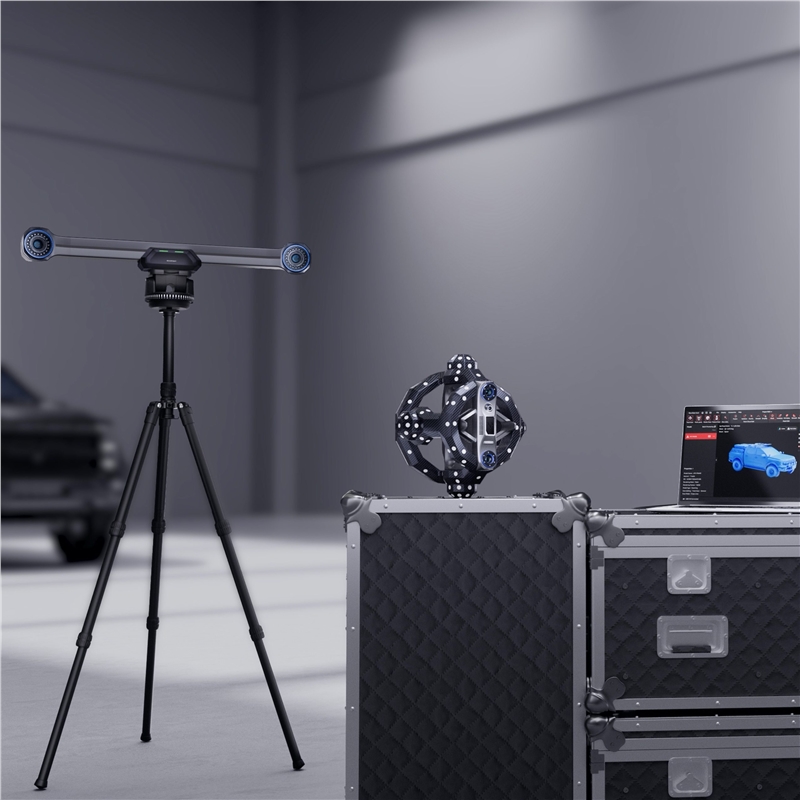

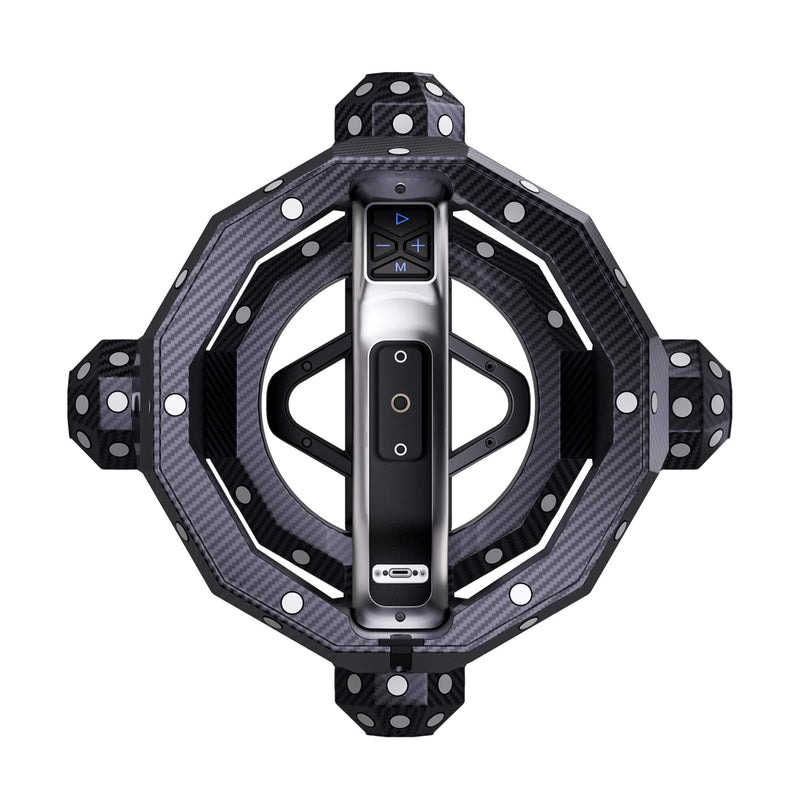

Trackit 是由 Revopoint 全新獨立研發的首款追蹤式 3D 掃描器，主要由高精度 3D 掃描器 Scanner 和光學追蹤感測器 Tracker 構成。
專為工業領域精細部件掃描和測量而設計，無需貼點即可快速獲取物體表面的完整 3D 數據。

光學追蹤，無標記點掃描
智慧光學追蹤技術，透過多感測器即時捕捉物件特徵，無需貼上標記點即可實現高精度3D數據採集。

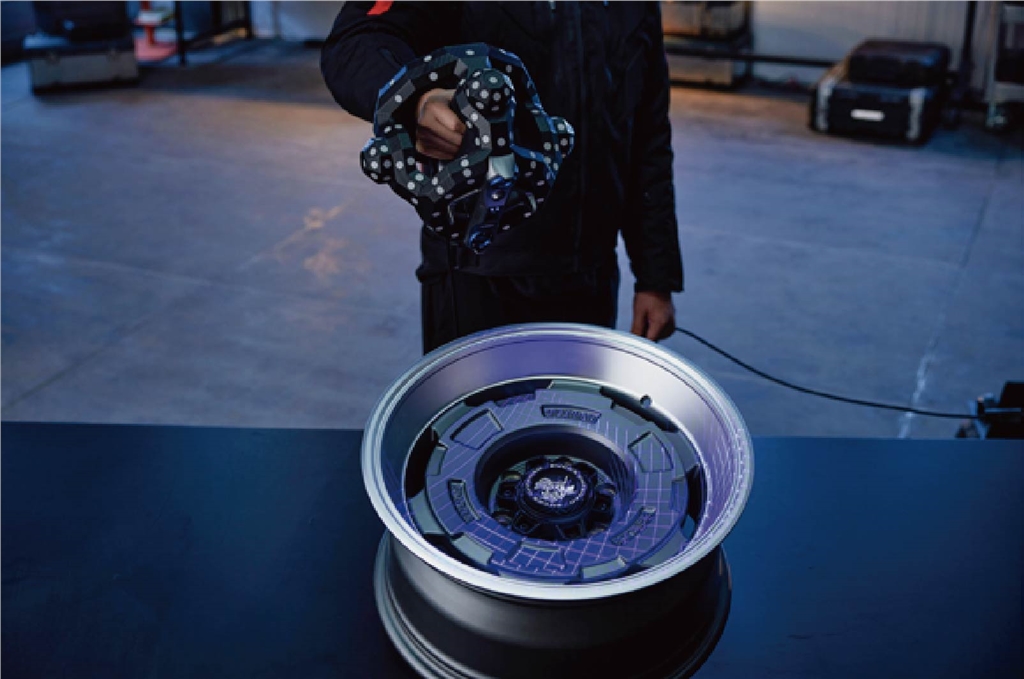

30 束雷射交叉線
黑色、反光及金屬物體無標記點直接掃描。

一束藍光雷射單線
適用於深孔、深槽等狹窄區域精細掃描，單幀精度高達 0.02 mm。

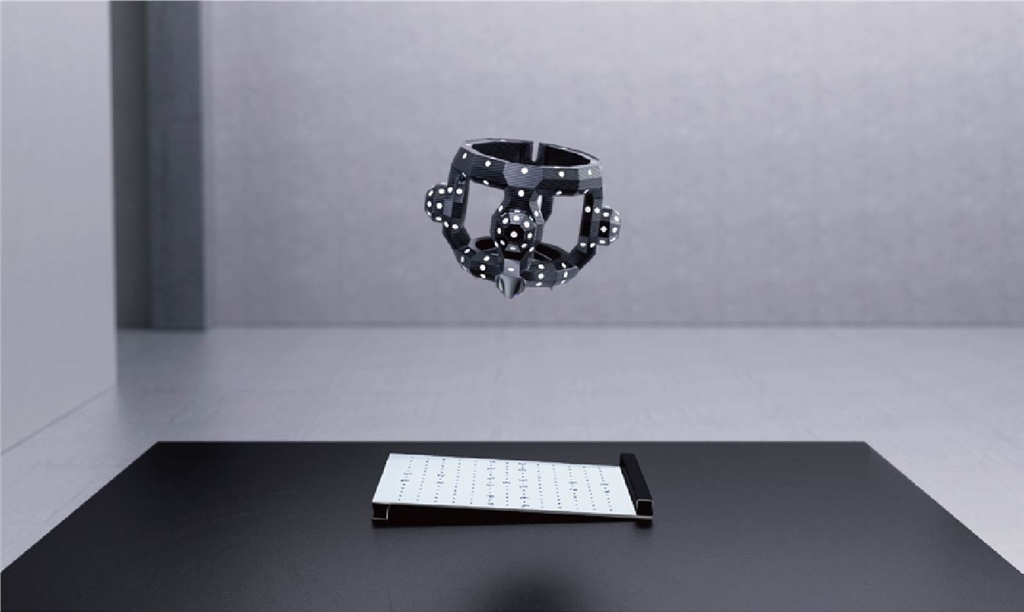

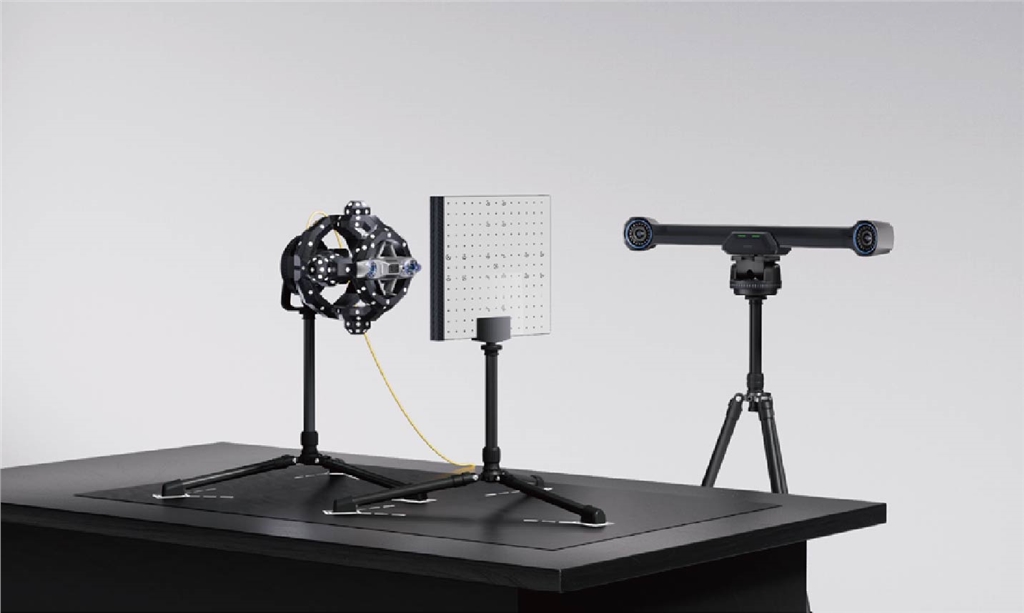

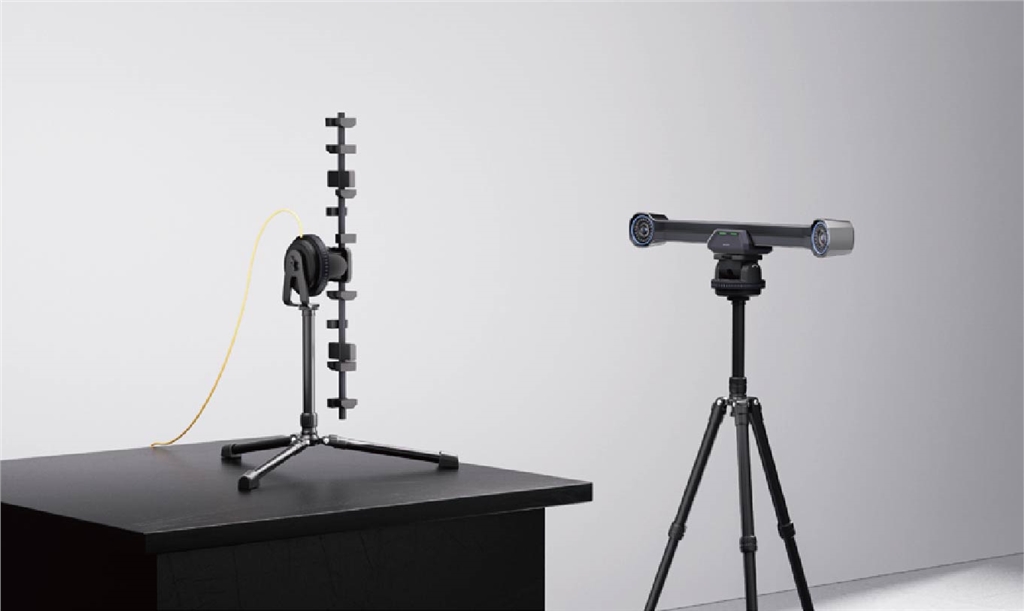

自動雲台輔助標定，操作便捷高效
雙軸雲台配合軟體控制，自動完成 200+ 個位姿的標定，大幅降低操作難度、提高標定效率。

步驟一
手持標靶球進行掃描器標定。

步驟二
安裝雙軸雲台，自動完成追蹤器標定。

步驟三
高精度標定板、雙軸雲台搭配強大算法，自動完成全局手眼標定。

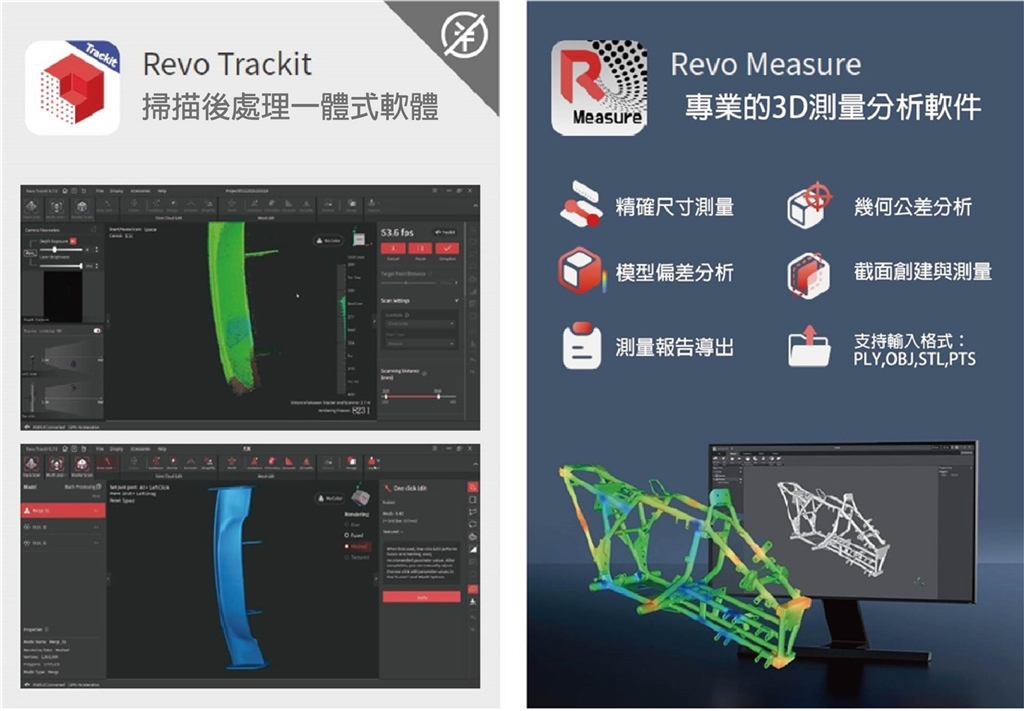

多款自研專業軟體
掃描、後處理及專業測量無縫銜接。

■Revopoint

三帝瑪提供的不只是3D列印代工服務，立即聯絡我們了解更多3D掃描器的詳細資訊、應用實例。

掃描器

參數名稱	參數值
單幀精度	0.02 mm
最小點距	0.05 mm
最高掃描幀率	1,500,000 點/秒
光源	30 束藍光雷射交叉線；1 束藍光雷射單線
工作距離	200 - 400 mm
單幀掃描範圍（最近）	160 × 70 mm @ 200 mm
單幀掃描範圍（最遠）	320 × 215 mm @ 400 mm
重量	12 kg
尺寸（長 × 寬 × 高）	296 × 295 × 205 mm
操作溫度範圍*	0 - 40 °C
輸出格式	PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
材質	骨架：碳纖維，外殼：聚碳酸酯

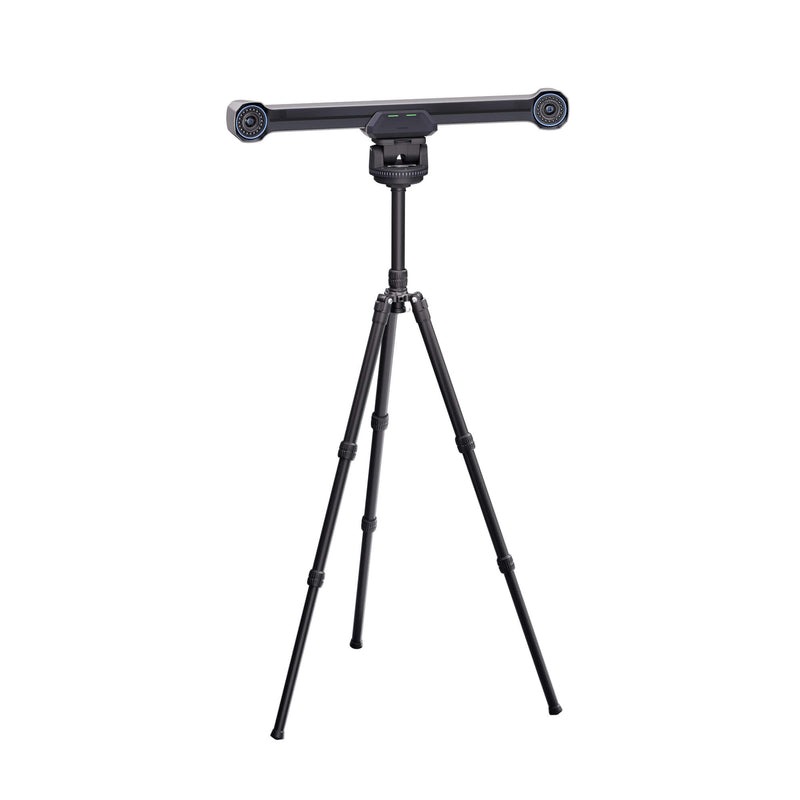

追蹤器

參數名稱	參數值
部件尺寸範圍（推薦）	0.01 - 6 m
體積精度（追蹤系統）	0.025 mm + 0.04 mm × L (m)
工作距離	1500 mm - 4000 mm
基本追蹤畫幅	1304 × 1067 mm @ 1500 mm
最大追蹤畫幅	3260 × 2845 mm @ 4000 mm
追蹤體積	11 m³
重量	1.8 kg
尺寸	686 × 115 × 11 mm
追蹤波段	紅外線
標定	追蹤系統採用自動雲台標定，Scanner 手動標定

支持配件
標定板、標定桿、自動標定雙軸雲台、鐳標記塊、大轉台

備註
儀器參數為在實驗室標準環境下使用標準測試方法所得，實際使用數據可能有所不同。
Class 1 雷射安全提示：
(1) 本產品採用 Class 1 雷射發射器，符合美國 FDA 雷射產品安全標準。
(2) 禁止在雷射光路上使用反射表面（如鏡子、玻璃等），以避免雷射反射。
為達到最佳精度，建議在 20°C - 25°C 環境下使用。
本產品配有閃光燈，可能不適合光敏性癲癇患者使用。
